DPCは、絶縁層として機能するAl2O3（酸化アルミニウム）やAlN（窒化アルミニウム）などのセラミック基板と、高温での電気伝導性を確保するための銅配線で構成されています。最適な信頼性と性能を得るには、モジュールはヒートシンクへの放熱性と、熱サイクルおよびパワーサイクルに対する耐久性に関して優れた特性を示す必要があります。
材料

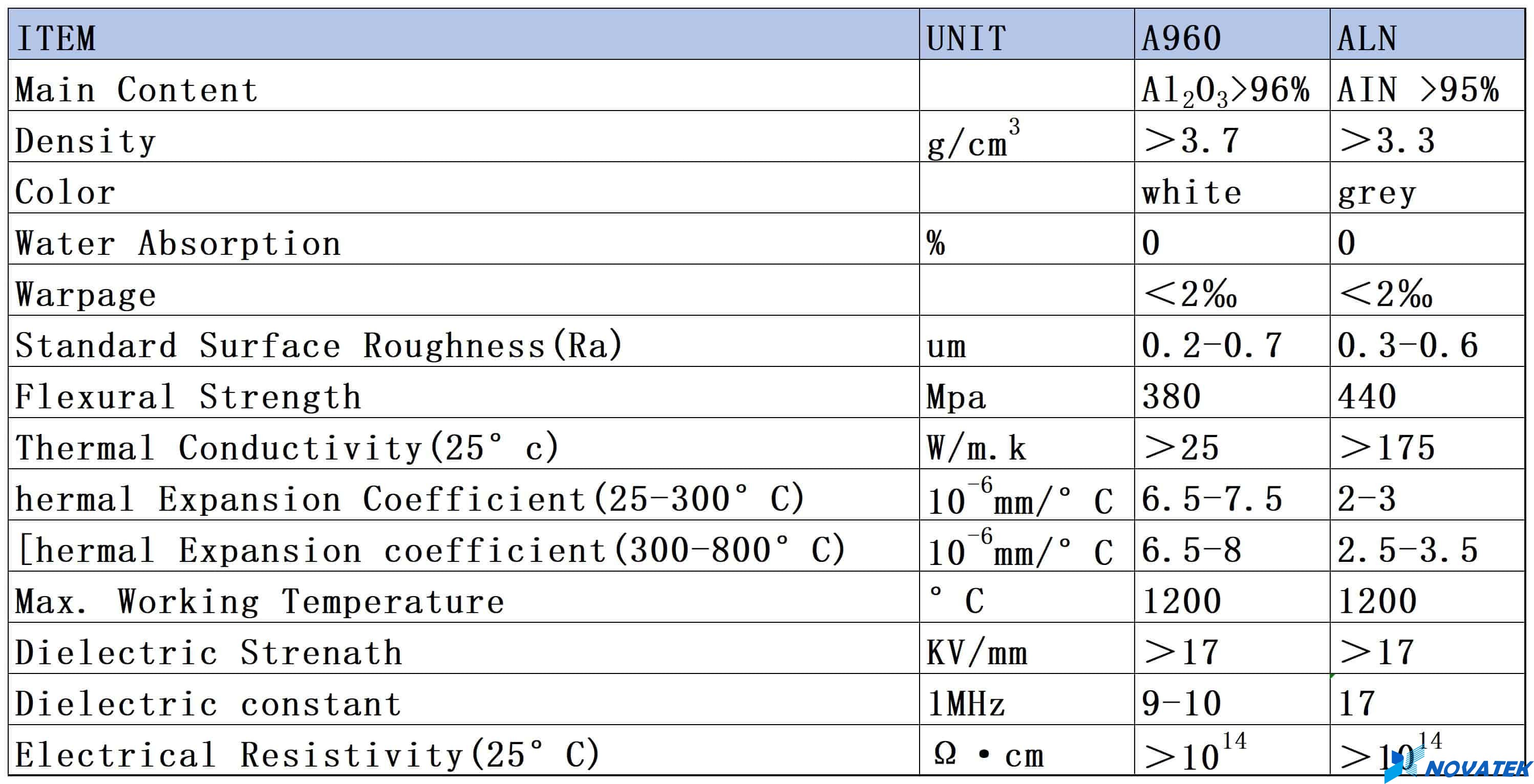

Al2O3 / AlN密度
3.30～3.70 g/cm3色
白 / グレーダイレクトプレーティング銅（DPC）は、セラミック基板PCB分野における最新の開発技術です。この手法を用いることで、10μm（≈ 1/3オンス）から140μm（4オンス）までの銅箔厚を実現できます。DPCでは、薄い銅箔にトラック印刷とエッチングを施すことで、非常に微細なトラックを実現し、アンダーカットを低減します。
DPCセラミック基板は、産業、家電、自動車用途におけるパワーエレクトロニクスモジュールの長年にわたる実績のある標準です。ユニプレテックのDPCセラミック基板は、優れた性能とコスト効率を誇ります。優れた熱伝導性により、 Al2O3（25 W/mK） そして AlN（175 W/mK） 高い熱容量に加え、この基板はパワーエレクトロニクスにおいて不可欠な存在です。厚い銅箔は極めて優れた導電性と熱伝導性を備え、はんだ付けやワイヤーボンディング工程に最適な基盤となります。
| ✔高い機械的強度 | ✔優れた熱伝導性 |
| ✔ 優れた電気絶縁性 | ✔ 優れた化学安定性 |
| ✔ 非常に高い使用温度 | ✔ 小さな熱膨張係数 |

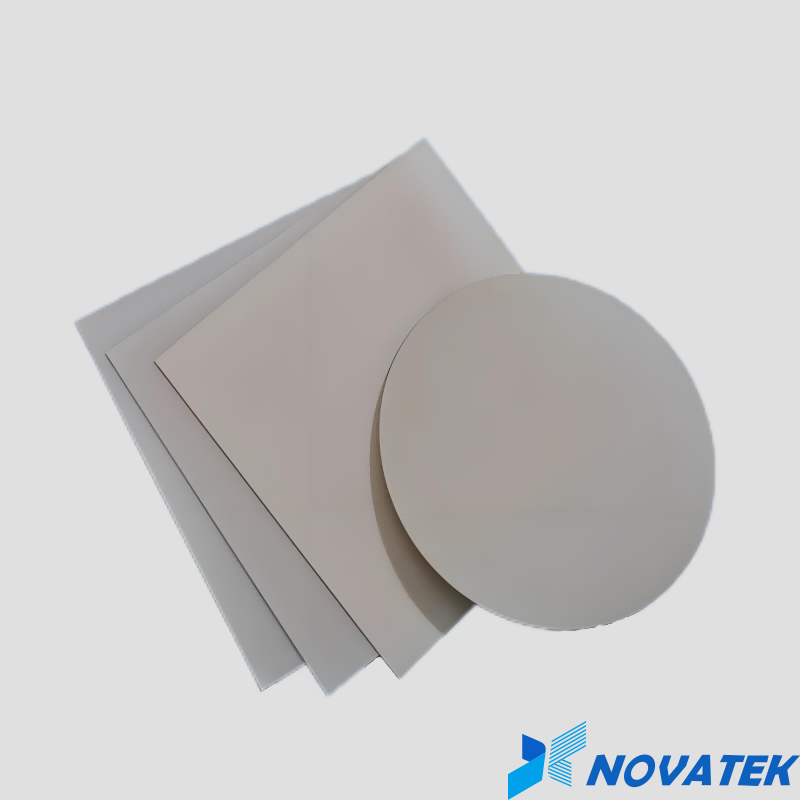

AlNは優れた電気絶縁性と高い熱伝導性を備えており、高性能電子パッケージング材料として注目されています。UNIPRETECは、様々なアプリケーション環境向けにAlN材料をベースとした基板シリーズを提供しています。材料: 窒化アルミニウム色: グレー密度: 3.30 g/cm3熱伝導率: > 170 W/mK最高使用温度: 1200℃典型的な利点: 高い熱伝導性
詳細
DPCは、絶縁層として機能するAl2O3（酸化アルミニウム）やAlN（窒化アルミニウム）などのセラミック基板と、高温での電気伝導性を確保するための銅配線で構成されています。最適な信頼性と性能を得るには、モジュールはヒートシンクへの放熱性と、熱サイクルおよびパワーサイクルに対する耐久性に関して優れた特性を示す必要があります。材料Al2O3 / AlN密度3.30～3.70 g/cm3色白 / グレー
詳細
